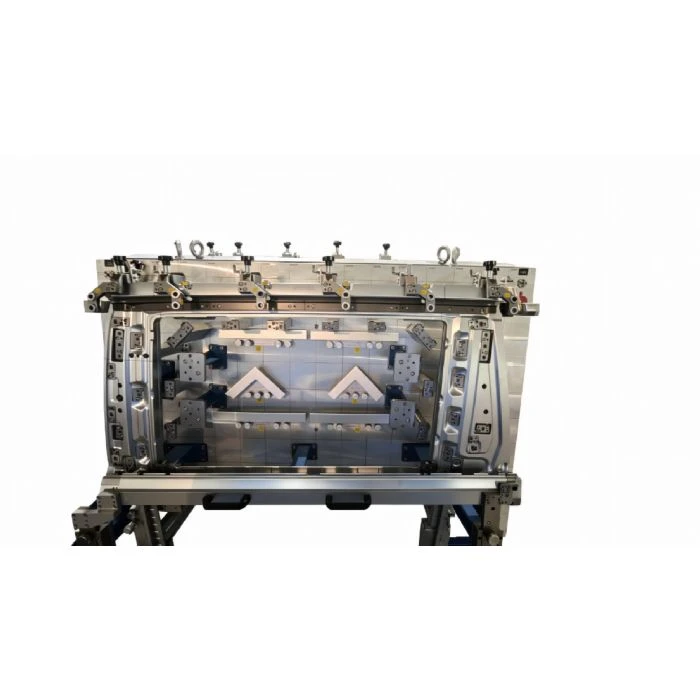

Khung cửa sổ trời là một bộ phận cấu trúc quan trọng quyết định độ kín của cabin và độ êm ái cơ học. Thiết bị cố định của chúng tôi được thiết kế để cung cấp môi trường tham chiếu cứng nhắc, có độ chính xác cao-cho các khung hình toàn cảnh-có phạm vi rộng. Bằng cách mô phỏng độ cong thực tế của mái nhà và ứng suất lắp đặt, chúng tôi giúp các nhà cung cấp Cấp 1 loại bỏ rủi ro lệch ray và rò rỉ nước, đảm bảo mọi mô-đun cửa sổ trời hoạt động với độ chính xác đồng bộ, im lặng từ nguyên mẫu đầu tiên đến sản xuất hàng loạt.
Căn chỉnh động học và kỹ thuật nhịp lớn-
Việc kiểm tra các khung cửa sổ trời lớn đòi hỏi phải quản lý sự giãn nở nhiệt đáng kể và tính linh hoạt của cấu trúc. Đồ đạc của chúng tôi sử dụng mộtCăng thẳng được gia cố-Đế thép giảm nhẹkết hợp với-hệ thống lồng nhựa hoặc tổ ong bằng nhôm có độ chính xác cao. Chúng tôi tập trung đặc biệt vàođộ song song và độ phẳng của đường ray dẫn hướng, sử dụng các chỉ báo kỹ thuật số để xác minh dung sai trong± 0,05mm. Bằng cách tích hợp chức năng kẹp đa{1}}điểm phản chiếu thân xe-trong trình tự lắp-màu trắng (BIW), chúng tôi đảm bảo rằng khung duy trì tính toàn vẹn hình học dưới tải trọng lắp ráp mô phỏng, đảm bảo giao diện "Khoảng cách và ngang bằng" hoàn hảo với tấm mui và tấm tựa đầu bên trong.
Thuộc tính
|
Danh mục tính năng |
Tiêu chuẩn thực hiện |
|
Trọng tâm thành phần |
Khung cửa sổ trời toàn cảnh / Cụm ray trượt |
|
Cấu trúc cơ sở |
Khung thép hàn chịu tải nặng-(Giảm rung-) |
|
Độ chính xác của dữ liệu |
Chân định vị ±0,03mm / Ống lót ±0,05mm |
|
Song song đường sắt |
Kiểm soát trong phạm vi 0,05mm trên khoảng 1000mm |
|
Hồ sơ bề mặt |
CNC-Đường viền 3D được gia công (Độ chính xác ± 0,1mm) |
|
Logic kẹp |
Kẹp chuyển đổi tuần tự (Mô-men xoắn mô phỏng của xe) |
|
Tiêu chuẩn xác nhận |
Truy xuất nguồn gốc CMM đầy đủ & được chứng nhận GR&R |
Phạm vi kiểm tra toàn diện cho các tính năng quan trọng
Chuyên môn sản xuất & Giao hàng toàn cầu
Kỹ thuật chính xác cho thế hệ di động toàn cảnh tiếp theo
Độ bền đã được chứng minh dành cho dụng cụ ô tô có kích thước lớn,-độ chính xác-cao.
-
15+Số năm kinh nghiệm trong-Kỹ thuật cố định khung lớn
-
450 +Hệ thống cửa sổ trời và mái nhà{0}}Các dự án hệ thống được phân phối trên toàn cầu
Câu hỏi thường gặp
Hỏi: Làm cách nào để khung cửa sổ trời lớn không bị võng khi kiểm tra?
Đáp: Chúng tôi sử dụng chiến lược lồng "Hỗ trợ nhiều điểm". Bộ cố định được gia công bằng máy CNC-để tuân theo cấu hình CAD chính xác của bộ phận, cung cấp sự hỗ trợ liên tục dọc theo các gân cấu trúc. Điều này giúp loại bỏ độ lệch do trọng lực-gây ra, đảm bảo dữ liệu đo phản ánh trạng thái sản xuất thực sự của bộ phận.
Hỏi: Thiết bị cố định này có thể phát hiện tính song song của đường ray trượt kép không?
Đ: Vâng. Chúng tôi tích hợp "Trục{1}}khối chặn" chuyên dụng di chuyển qua đường ray. Điều này cho phép bạn xác minh không chỉ các điểm tĩnh mà còn cả tính nhất quán và tính song song về chức năng trên toàn bộ chiều dài hành trình của cửa sổ trời.
Hỏi: Bạn xử lý sự giãn nở nhiệt của một vật cố định dài 2 mét như thế nào?
Đáp: Đối với các công cụ có định dạng lớn,{0}}chúng tôi sử dụng vật liệu có hệ số giãn nở nhiệt thấp và kết hợp các thiết kế "Dữ liệu bù". Điều này đảm bảo thiết bị vẫn chính xác ngay cả khi phòng thí nghiệm chất lượng của bạn gặp biến động nhiệt độ nhẹ trong các mùa khác nhau.
Hỏi: Có thể kiểm tra độ đồng trục của lỗ lắp cho động cơ truyền động không?
Đ: Chắc chắn rồi. Chúng tôi sử dụng các chốt "Đi/Không{2}}đi" chính xác và đồng hồ đo độ đồng tâm tại giao diện lắp động cơ để đảm bảo rằng hệ thống truyền động sẽ căn chỉnh hoàn hảo mà không bị bó buộc hoặc có tiếng ồn quá mức.
Hỏi: Thiết bị cố định có mô phỏng độ cong của tấm kim loại mái không?
Đ: Vâng. Chúng ta có thể thiết kế vật cố định với "Khối môi trường ngoại vi" đại diện cho lớp vỏ mái giao phối. Điều này cho phép kiểm tra toàn diện "Flush và Gap" dọc theo các vùng chuyển tiếp có thể nhìn thấy của kính toàn cảnh.
Hỏi: Làm cách nào để bảo vệ bề mặt bịt kín khỏi bị hư hỏng trong quá trình tải?
Trả lời: Tất cả các vùng tiếp xúc của rãnh bịt cao su đều được làm từ các polyme không-bị mài mòn (như POM hoặc PEEK). Các điểm vào của bộ định vị được vát cạnh và đánh bóng để đảm bảo tải trơn tru mà không làm biến dạng-kim loại hoặc nhựa mỏng.
Hỏi: Quá trình-chứng nhận lại một thiết bị cố định lớn như vậy là gì?
Trả lời: Mỗi thiết bị cố định đều được cung cấp một bộ "Điểm chuẩn chính" và bản đồ CMM. Nhóm của bạn có thể thực hiện kiểm tra nhanh bằng thiết bị theo dõi hoặc cánh tay laze cầm tay hoặc chúng tôi có thể cung cấp dịch vụ-chứng nhận lại tại chỗ để duy trì sự tuân thủ IATF 16949.
Câu hỏi: Bạn có thể điều chỉnh các thay đổi về thiết kế (ECO) đối với chiều dài đường ray hoặc điểm lắp đặt không?
Đáp: Các thiết bị cố định của chúng tôi sử dụng triết lý "Chèn theo mô-đun". Nếu thiết kế đường ray hoặc giá đỡ thay đổi, chúng tôi chỉ cần thay thế khối gia công CNC{1}}cụ thể thay vì toàn bộ khung, giúp bạn tiết kiệm chi phí và thời gian đáng kể.
Các loại lịch thi đấu
- Thiết bị hàn
- Kiểm tra lịch thi đấu
-
Thiết bị hànĐạt được sự liên kết chính xác và kết quả hàn lặp lại với các thiết bị hàn của chúng tôi. Được thiết kế để kẹp ổn định và định vị chính xác, chúng làm giảm biến dạng, cải thiện tính nhất quán của mối hàn và hỗ trợ sản xuất hiệu quả trong cả dây chuyền thủ công và tự động.
-
Kiểm tra lịch thi đấuThiết bị kiểm tra của chúng tôi được thiết kế để đảm bảo kiểm tra kích thước chính xác và xác minh chất lượng nhất quán cho các bộ phận ô tô. Từ các bộ phận được dán tem đến các cụm lắp ráp phức tạp, chúng tôi cung cấp các giải pháp kiểm tra đáng tin cậy hỗ trợ xác nhận GD&T, cải thiện khả năng lặp lại và giảm lỗi sản xuất.
